河南拋丸機訂購說明

雙吊鉤式拋丸清理機

可按客戶要求加工

實力適用于對各種零件表面滿理

質保拋丸機工作噪音小、塵埃少

生產效率高

定制特殊規格可定制

清理質量好、工作安全可靠、運轉平穩

一、機器的用途

該機適用于多品種，中、小批量的鑄鍛件及鉚焊件的表面清理或強化，尤其對怕碰撞的細長薄壁件表面清理或強化更為適宜。

該機的主要特點：

1、該機采用了無地坑結構，安裝方便，減少投資費用；

2、結構緊湊、生產效率高、清理質量好、工作安全可靠、運轉平穩；

3、吊鉤具有行走和室內旋轉功能。

二、河南拋丸機主要技術參數

1、清理室外尺寸（長×寬×高） 1200×1200×2000mm

2、清理工件較大尺寸（直徑×高） Ф500×1000mm

3、清理一鉤工件所需時間:

鑄件:7-15分鐘/鉤 鉚焊件:5-10分鐘/鉤

4、拋丸器 1臺

葉輪直徑 Ф250 mm 轉 速:2900r/min

較大拋丸量 1×160kg/min 電機功率 1×11kw

5、提升機

皮帶速度 1.23m/s 斗 距 200mm

提升量 45t/h 電機功率 1.5 kw

6、 所需彈丸直徑 Ф 0.3-Ф2mm

7、分離器:

分離量 16 t/h 分離區風量 4-5 m/s

出 風口風速 18-20 m/s

8、吊 鉤:

吊鉤載重 500kg

9、開始彈丸裝入量 350 kg

10、彈 丸 消 耗 量 20 kg/h

11、全機所需通風量 2000m3/h

12、機器總功率 16 kw

13、機器外形尺寸(長×寬×高) 2400×2400×3400 mm

14、機器總重 3噸左右

三、工作原理與結構特征

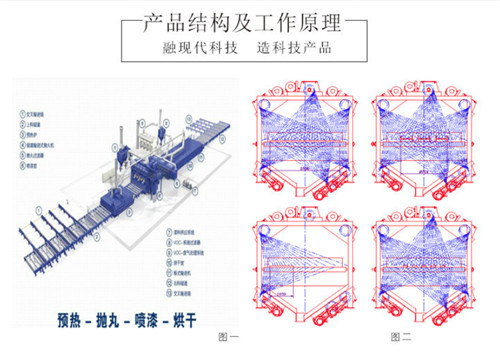

機器的結構如圖一所示，由清理室、大門、軌道、吊鉤、提升機、供丸系統、丸砂分離器、拋丸器、地坑基礎和除塵器、電氣系統等組成，其主要部分分述如下；

1、清理室

清理室系焊接結構，為了使射出的彈丸能有效的拋射到被清理工件的表面上，安裝上下拋丸器的一側，壁板傾斜一角度，室內在拋丸器所對的各面設有金屬保護板，其它處敷設有橡膠保護板，以保護室壁不被彈丸破壞。

2、大門

大門一扇外開，為安全起見大門上方裝一限位開關，應該大門關閉后，方可啟動拋丸器.

3、吊鉤

吊鉤的移動手拉完成，吊鉤在室體內部的旋轉由減速裝置完成。
